KLINGER Schaugläser

KLINGER Schaugläser

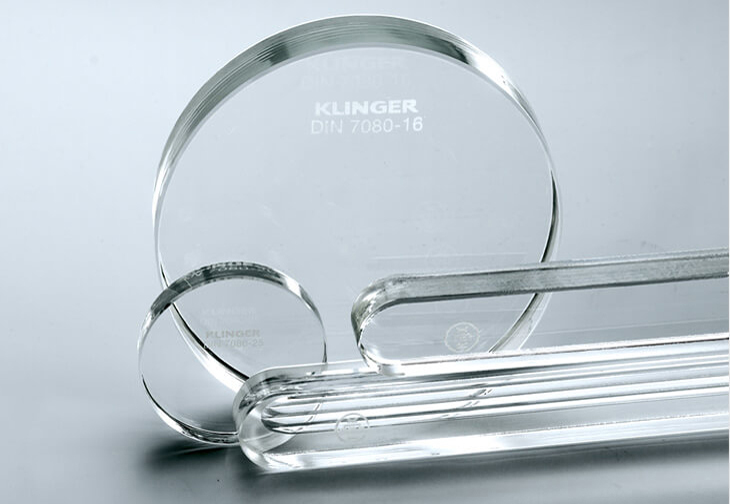

Die Herstellung von Schaugläsern mit sehr hohen Qualitätsanforderungen gehört zur KLINGER-Fertigungskompetenz und wird durch eine mehrstufige Qualitätskontrolle sichergestellt.

 Das Schauglas ist der wichtigste Teil des Flüssigkeitsstandanzeigers. Deshalb werden für KLINGER Schaugläser ausschließlich hochwertige, extra-harte Borosilikat-Gläser verwendet, die thermisch nachbehandelt sind. Die Reflexions- und Transparentgläser werden nach den verschiedensten internationalen Normen erzeugt.

Typen

• Transparente Schaugläser
• Reflexions-Schaugläser
• Runde Schaugläser

Abmessungen, Gewichte und Einsatzmedien der einzelnen Typen entnehmen Sie bitte dem Produktkatalog.

Produktvorteile

• Ausgezeichnete mechanische Festigkeit
• Bestehen auch strengste Qualitätskontrollen
• Höchste Glasreinheit und Maßgenauigkeit
• Nach den gängigsten Normen zertifiziert

Verpackung

Klinger-Schaugläser werden einzeln in Faltkartons verpackt. Jede Packung enthält neben dem Klinger-Schauglas eine Klinger-Dichtung und eine Beilage, und bildet eine einbaufertige Einheit.

Downloads

KLINGER Reflexions-Schaugläser

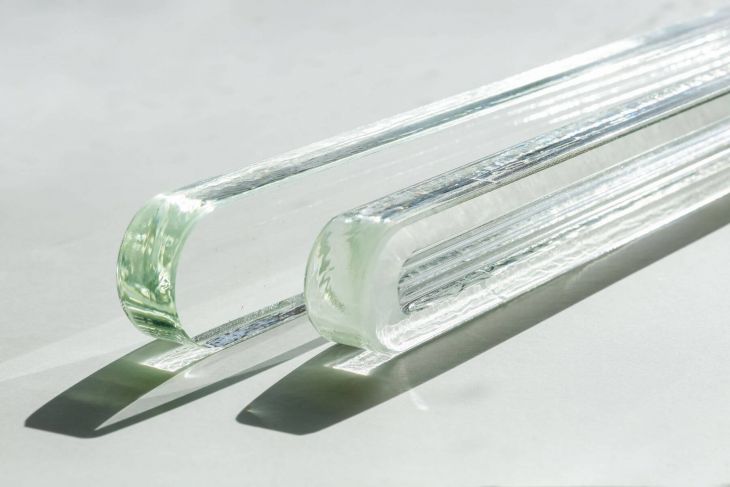

An der dem Flüssigkeitskanal zugekehrten Seite des Glases sind Rillen in einem Winkel von 90° eingepresst. Durch den Pressvorgang erhöht sich die Verschleißfestigkeit an den Rillen des Glases; es erreicht durch die so genannte (Presshaut) seine größtmögliche Glätte und Härte und wird außerordentlich widerstandsfähig gegen den Angriff des Kesselwassers.

Einsatzbereiche Reflexions-Schauglas

Bis 35 bar Sattdampf sind Reflexionsgläser die optimale Lösung. Sie sind widerstandsfähig und bieten eine einwandfreie deutliche Anzeige. Bei allen anderen Medien sind Reflexionsgläser bis 400 bar bzw. 400°C einsetzbar.

Reflexionsglas-Typen

Es gibt drei verschiedene Arten von Reflexionsschaugläsern: A, B und H.
Abmessungen, Gewichte und Einsatzmedien der einzelnen Typen entnehmen Sie bitte dem Produktkatalog.



KLINGER Transparent-Schaugläser

Die Oberflächen beider Seiten sind glatt geschliffen und poliert, um eine optimale Transparenz sicherzustellen.

Einsatzbereiche Transparent-Schauglas

Bei Dampfeinsatz über 35 bar und bei Medien mit hohem pH-Wert müssen KLINGER-Transparentgläser durch eine Glimmerlamelle an der dem Flüssigkeitskanal zugekehrten Seite geschützt werden. Transparentgläser sind grundsätzlich dann vorzuziehen, wenn Medien stark verschmutzt, zähflüssig oder ätzend sind. Sie sind unter Beachtung der gegebenen Einschränkungen bei allen Medien außer Dampf bis 340 bar bzw. +400°C einsetzbar.

Transparentglas-Typen

Es gibt vier verschiedene Arten von Transparenzschaugläsern: A, B, H und TA-28.
Abmessungen, Gewichte und Einsatzmedien der einzelnen Typen entnehmen Sie bitte dem Produktkatalog.

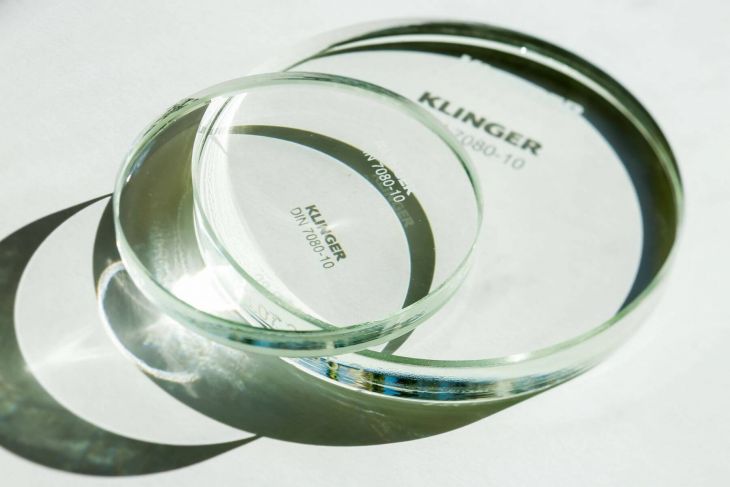

KLINGER Runde Schaugläser

Gepresste, geschliffene, polierte und thermisch vorgespannte Schaugläser, mit den nach OENORM und DIN definierten Eigenschaften.

Einsatzbereiche runde Schaugläser

Geeignet für Temperaturen von -273°C bis +300°C. Gläser der Dimension 31,75/12,7 bis 356°C.



Abmessungen, Gewichte und Einsatzbereiche der einzelnen Typen entnehmen Sie bitte dem Produktkatalog.
