KLINGER AB-Hähne

Robuste Küken-Absperrhähne für messtechnische Anwendungen.

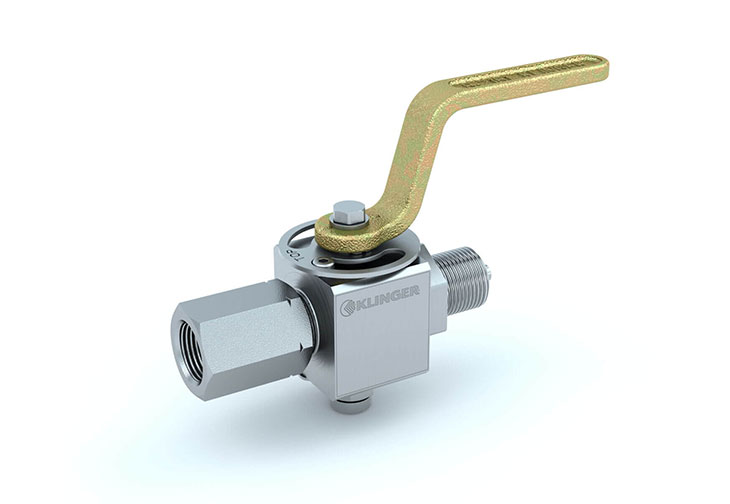

KLINGER AB-Hähne

AB-Hähne sind einfache, äußerst robuste Absperrarmaturen, die für die besonderen Bedürfnisse der Messtechnik entwickelt wurden. Sie werden aufgrund ihrer absoluten Zuverlässigkeit und Wirtschaftlichkeit millionenfach, weltweit eingesetzt.

Funktionsprinzip AB-Hähne

Ein zylindrischer Hahnwirbel und eine elastische Dichtungsbuchse ermöglichen ein rasches Öffnen und Schließen über einen 90 º Schaltweg. Dieser ist bei Durchgangshähnen der Type AB durch einen Anschlag gewährleistet, der verdrehsicher am Hahnwirbel mittels Sicherungsring befestigt ist. Bei Hähnen der Type MAB entfällt der Anschlag, mit Ausnahme der Type MABAL, der mit einem Anschlag ausgerüstet ist. Die Betätigung erfolgt mittels abnehmbarem Hahngriff. Alle Hähne sind rechtsdrehend zu schließen, mit Ausnahme der Typen ABIE und MABAL die linksdrehend schließen.

Vorteilsmerkmale

  • Sofortiges Schließen / Öffnen: 90° Schaltweg
  • Verlässliche Abdichtung im Durchgang und nach Außen: keine Fehlmessungen
  • Handbetrieb in Drosselstellung möglich: Einsatz in Ausblasleitungen
  • Einfache Konstruktion gewährleistet hohe Betriebssicherheit
  • Die Dichtungsbuchse, das einzige Verschleißteil, kann binnen wenigen Minuten ausgetauscht werden. Der AB-Hahn verbleibt dabei in der Leitung
  • Kein Klemmen durch Korrosion
  • Spezialausführungen für den Einsatz bei Manometern, Indikatoren und Flüssigkeitsstandanzeigern sind erhältlich



Bitte beachten Sie, dass die maximale Einsatztemperatur jedes KLINGER AB-Hahns vom jeweiligen Einsatzdruck sowie von Gehäuse- bzw. Dichtwerkstoff abhängig ist. Die Druck- und Temperatureinsatzgrenzen können den pT-Diagrammen im Produktkatalog entnommen werden.

Downloads

Die Dichtungsbuchse - das Herz eines jeden AB-Hahns

Unter Druck stützen sich die Lamellen der elastischen Dichtungsbuchsen an der Gehäusewand ab und erzielen so eine ausgezeichnete Dichtwirkung. Drei Dichtungsbuchsen-Varianten sind verfügbar:

  • KOR-AF: Die Standard-Dichtungsbuchse bis max. 250°C Einsatztemperatur
  • PTFE: Für Chemikalien, aggressive Medien und in der Lebensmittelindustrie
  • KAF: Für Hochtemperatur-Anwendungen bis max. 400°C
