Herstellungsprozess von Polyvinylchlorid (PVC)

Polyvinylchlorid (PVC) gilt nach Polyethylen und Polypropylen als drittwichtigstes Polymer für Kunststoffe. Durch die Synthese von Ethylen und Chlor, hergestellt durch thermische Spaltung von Erdöl und Membranelektrolyse von Steinsalz, wird Vinylchlorid - ein farbloses, brennbares, narkotisierendes Gas - erzeugt. Als Koppelprodukte fallen beim Membranverfahren Natronlauge und Wasserstoff an, die als Rohstoff für viele weitere Synthesen verwendet werden. Aus dem Monomer Vinylchlorid wird unter Zugabe von Additiven wie Stabilisatoren und Weichmacher in verschiedenen Polymerisationsverfahren (radikalisch oder ionisch) PVC erzeugt.

Um einen sicheren Umgang mit dem Medien Vinylchlorid in Verbindung mit Wasser, Natronlauge und Salzsäure bei Prozessbedingungen von 15 bar und 100°C zu gewährleisten, kommt der KLINGER Schöneberg Kugelhahn des Typs INTEC K231-S-FS-FMD DN100 PN16 zum Einsatz. Da die Medien feststoffbeladen sind und zum Anhaften neigen, handelt es sich bei dem Kugelhahn um eine gelagerte Ausführung mit einerseits angefedertem metallischem Kugelsitz und andererseits freiem Auslauf (absolut Totraum frei und ungehinderter Medienabfluss).

Zwecks Beseitigung der Anhaftungen im Betrieb, speziell an der Kugel und dem Kugelsitz, wurde am Verbindungsflansch auf der Gehäuseteilseite eine integrierte Ringspülleitung angebracht. Hierdurch lassen sich Medienanhaftungen und die negative Beeinträchtigung des Betätigungsmomentes beseitigen. Darüber hinaus wurde am Gehäuseteil ein seitlicher Stutzen mit Blockflansch zwecks Installation der Messtechnik zur Prozesskontrolle realisiert.

Die Kugel und Kugelsitze sind aus dem Werkstoff Superduplex (1.4980) und mit einer Hartlegierung auf Nickelbasis (SC4) durch thermisches Spritzen mit anschließendem Einschmelzen porenfrei Hartstoff beschichtet. Hierdurch resultiert die höchste Widerstandsfähigkeit gegenüber Feststoffen, die sich im Medium befinden.

Durch die enge Zusammenarbeit mit dem Kunden und der hohen Kompetenz in der Entwicklung von kundenspezifischen System- und Sonderlösungen sowie anwendungstechnischer Beratung der KLINGER SCHÖNEBERG GmbH, wird das sichere Handling der anspruchsvollen Anwendung gewährleistet.

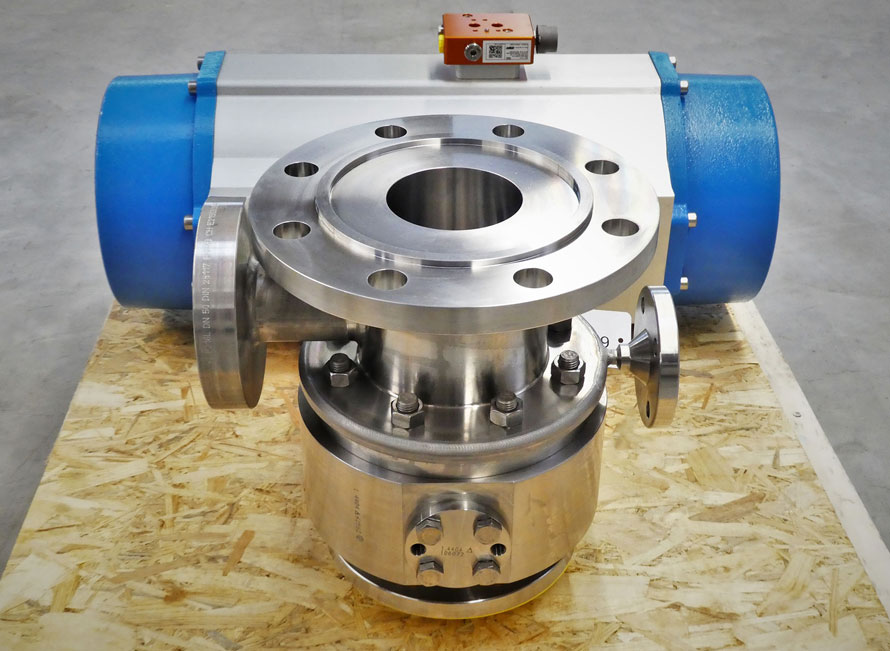

Kugelhahn Typ INTEC K231-S-FS-FMD DN100 PN16 (absolut Totraum frei und ungehinderter Medienabfluss)
mit integrierter Ringspülleitung und seitlichem Stutzen mit Blockflansch zwecks Installation der Messtechnik zur Prozesskontrolle.
